Sistemi passacavo per una gestione efficiente e flessibile dei cavi
Passacavi per quadri elettrici e automazione industriale
Passacavi CEMBRE EWO certificati IP68, EN 62444 e EN 45545-2

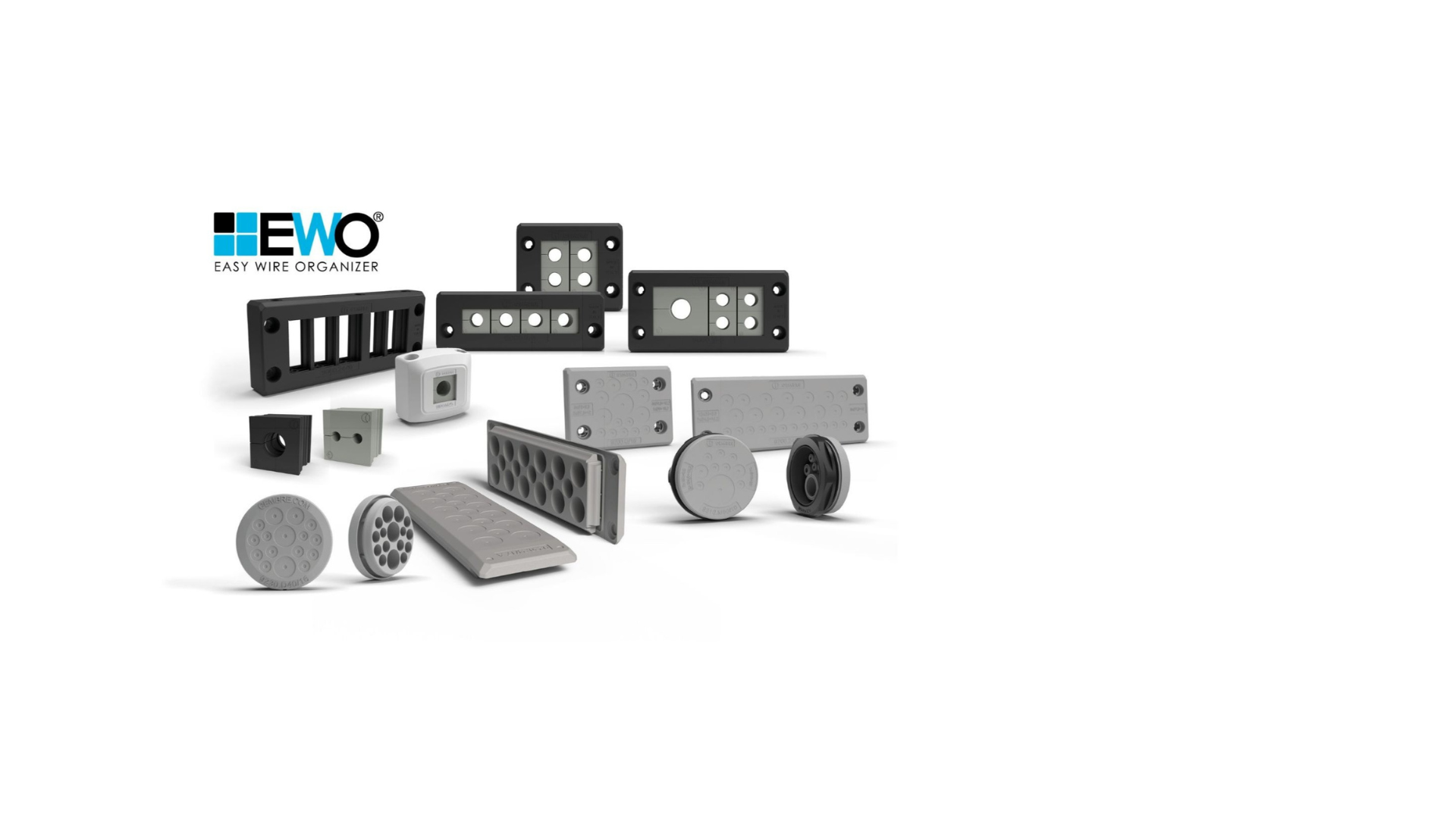

La gamma CEMBRE EWO comprende soluzioni per cavi intestati e non intestati, con protezione fino a IP66, conformità alla norma EN 62444 e materiali certificati UL94 V0.
I passacavi sono sistemi progettati per gestire il passaggio dei cavi in ingresso e in uscita attraverso le pareti di quadri elettrici, pannelli di controllo, armadi di automazione e macchinari industriali.
La loro funzione è:
- proteggere i cavi da tagli e abrasioni.
- prevenire l'ingresso di polvere, sporco e acqua.
- organizzare il cablaggio in modo sicuro e ordinato.
- semplificare l'installazione e la manutenzione dei cavi.
Serie EWO 9000

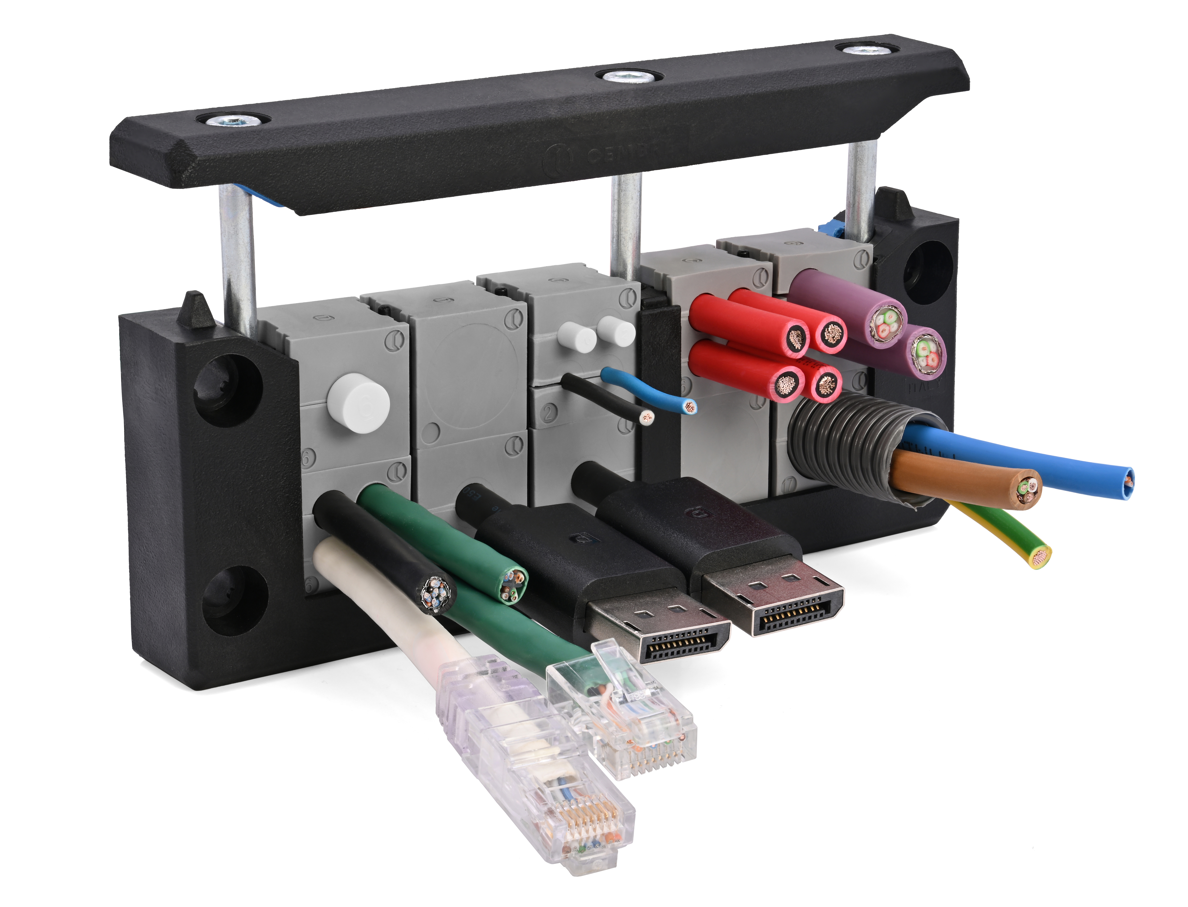

Passacavi divisibili per cavi intestati
I passacavi divisibili EWO 9000 consentono il passaggio di cavi già dotati di connettore senza bisogno di scollegamenti o ricablaggi. Il telaio divisibile semplifica installazione, manutenzione e modifiche del cablaggio.
- Per fori di ingresso e di uscita quadrati, rettangolari e rettangolari compatti.
- Passacavi compatibili con le aperture standard dei connettori industriali da 10, 16 e 24 poli.
- Protezione IP66 e tenuta del cavo EN 62444.
- Conformità EN 45545-2.
- Telaio in PA6.6 rinforzato con fibra di vetro e guarnizione sovrastampata in TPE.
- Gommini, tappi, guarnizioni e accessori dedicati.
Serie EWO 9100

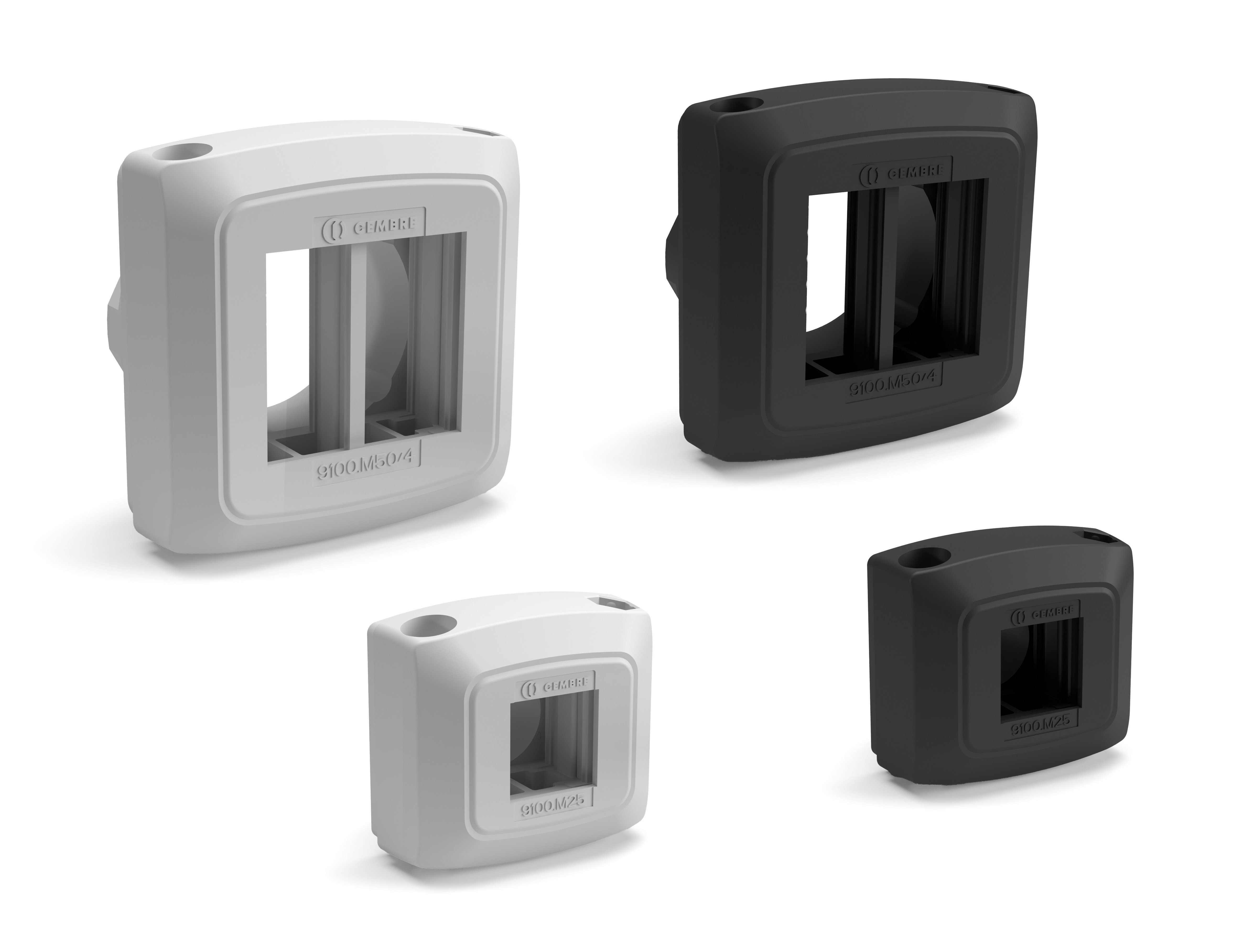

Passacavi circolari divisibili per cavi intestati
I passacavi circolari divisibili EWO 9100 consentono il passaggio di cavi già dotati di connettore attraverso forature circolari standard, evitando scollegamenti durante installazione e manutenzione.
- Per fori di ingresso e di uscita circolari da 20,5 a 64 mm di diametro.
- Protezione IP66 e tenuta del cavo EN 62444.
- Conformità EN 45545-2.
- Telaio in PA6.6 rinforzato con fibra di vetro e guarnizione sovrastampata in TPE.
- Colori grigio RAL 7035 e nero RAL 9005.
- Gommini, ghiere divisibili e accessori dedicati.
Serie EWO 9200

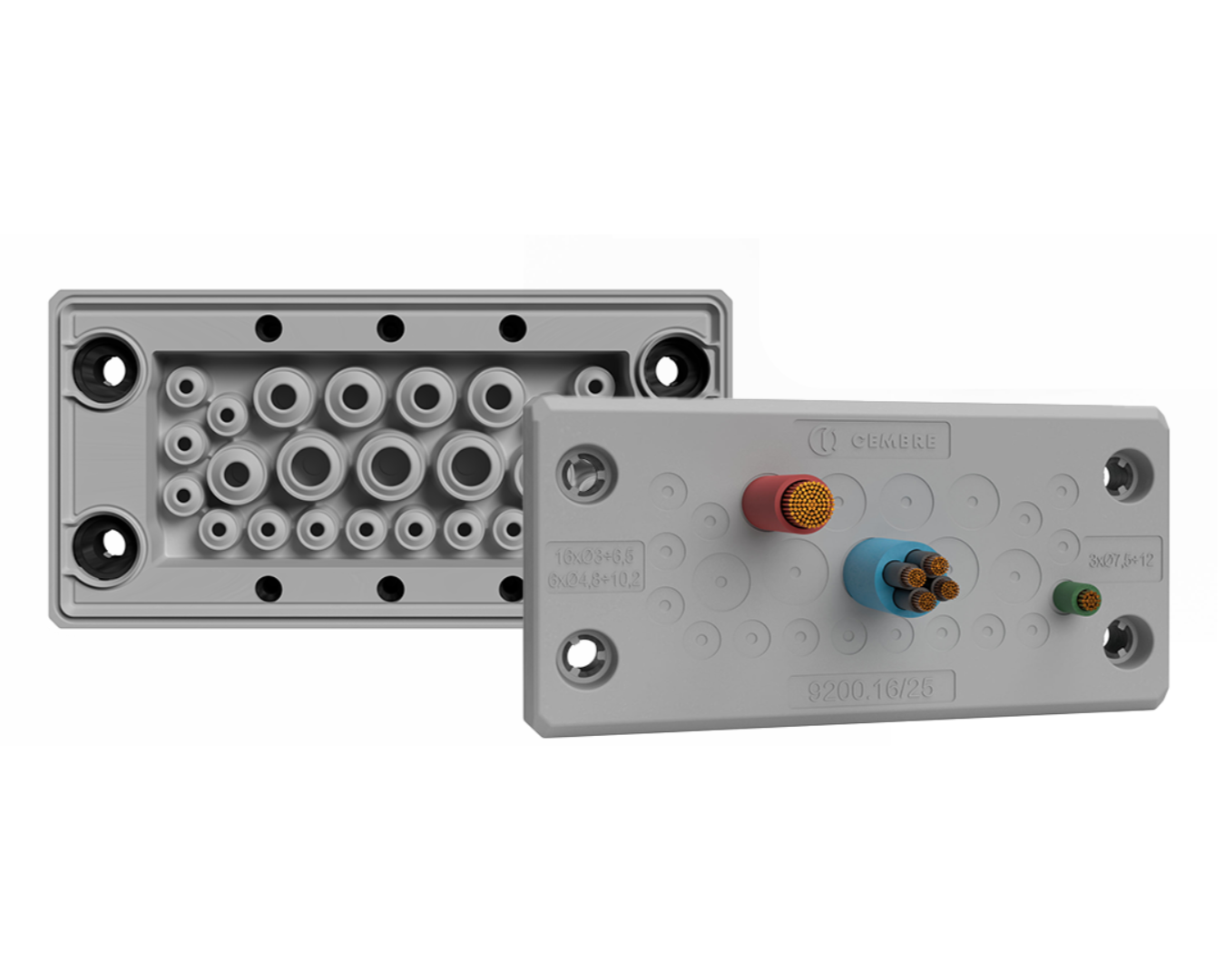

Passacavi a membrana bicomponenti per cavi non intestati
I passacavi a membrana bicomponente EWO 9200 sono progettati per l'ingresso e l'uscita di cavi non intestati in quadri elettrici, pannelli di controllo e macchinari industriali.
- Per fori di ingresso e di uscita quadrati, rettangolari e rettangolari compatti.
- Passacavi compatibili con le aperture standard dei connettori industriali da 10, 16 e 24 poli.
- Protezione IP65 e tenuta del cavo EN 62444.
- Conformità EN 45545-2.
- Telaio in polipropilene rinforzato con fibra di vetro e membrana in TPE.
- Colore grigio RAL 7004.
- Viti e accessori di fissaggio dedicati.
Serie EWO 9210
Passacavi circolari a membrana per cavi non intestati
I passacavi circolari a membrana bicomponente EWO 9210 consentono il passaggio di più cavi non intestati attraverso un'unica apertura, ottimizzando lo spazio disponibile nel quadro elettrico.
- Per fori di ingresso e di uscita circolari da 32 a 64 mm di diametro.
- Protezione IP66 e tenuta del cavo EN 62444.
- Conformità EN 45545-2.
- Telaio in polipropilene rinforzato con fibra di vetro e membrana in TPE.
- Colore grigio RAL 7004.
- Controdado e accessori dedicati.
Serie EWO 9220

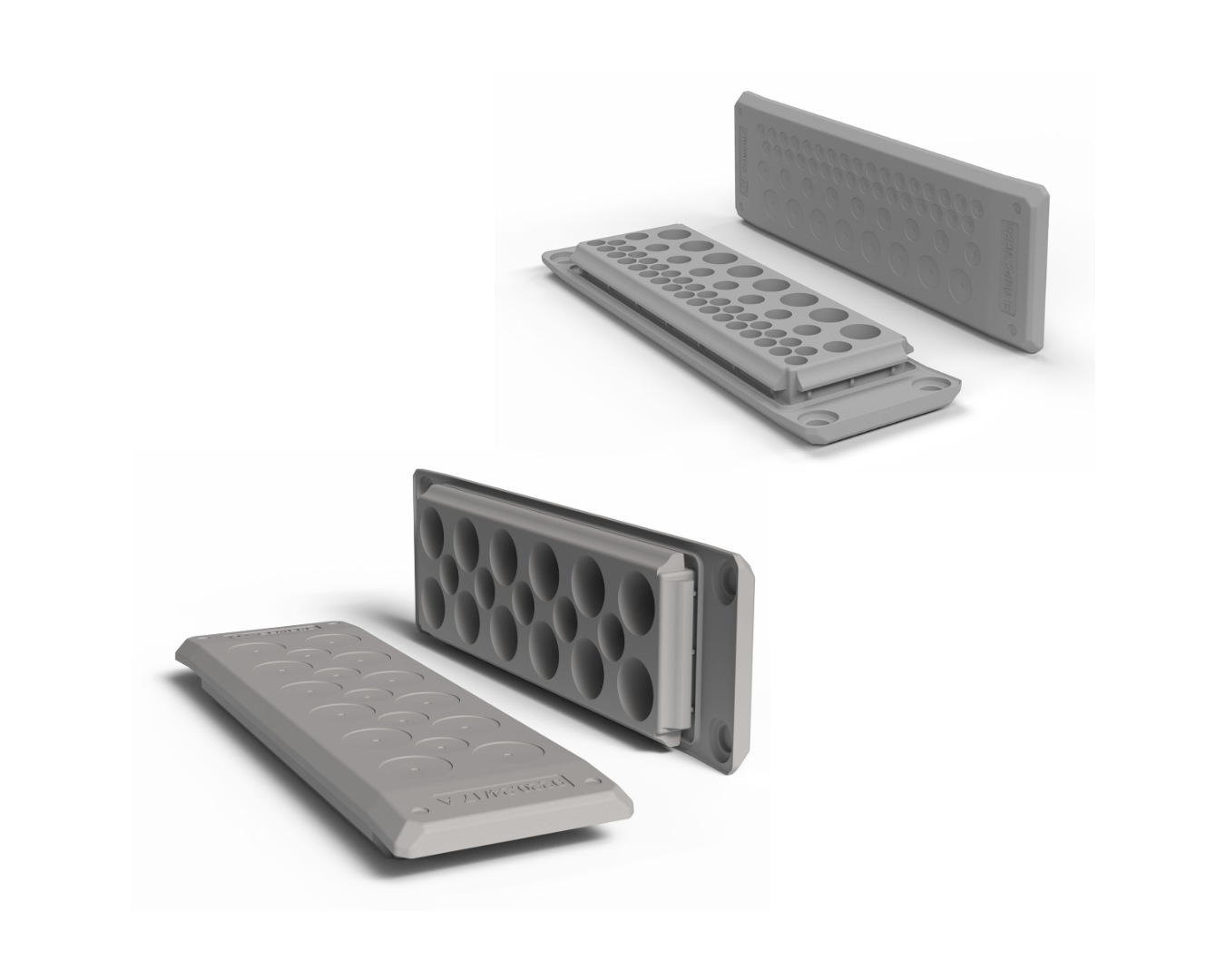

Passacavi a membrana in gomma per cavi non intestati
I passacavi a membrana in gomma EWO 9220 offrono una soluzione compatta e flessibile per la gestione di cavi non intestati in quadri elettrici e sistemi di automazione.
- Per fori di ingresso e di uscita di connettori industriali da 24 poli.
- Protezione IP64 e tenuta del cavo EN 62444.
- Conformità EN 45545-2.
- Membrana in TPE.
- Colore grigio RAL 7004.
- Disponibili due versioni per lamiere con spessore differenti: da 1,5-2,5 mm e da 2,8-4 mm.
Serie EWO 9230
Passacavi circolari a membrana in gomma per cavi non intestati

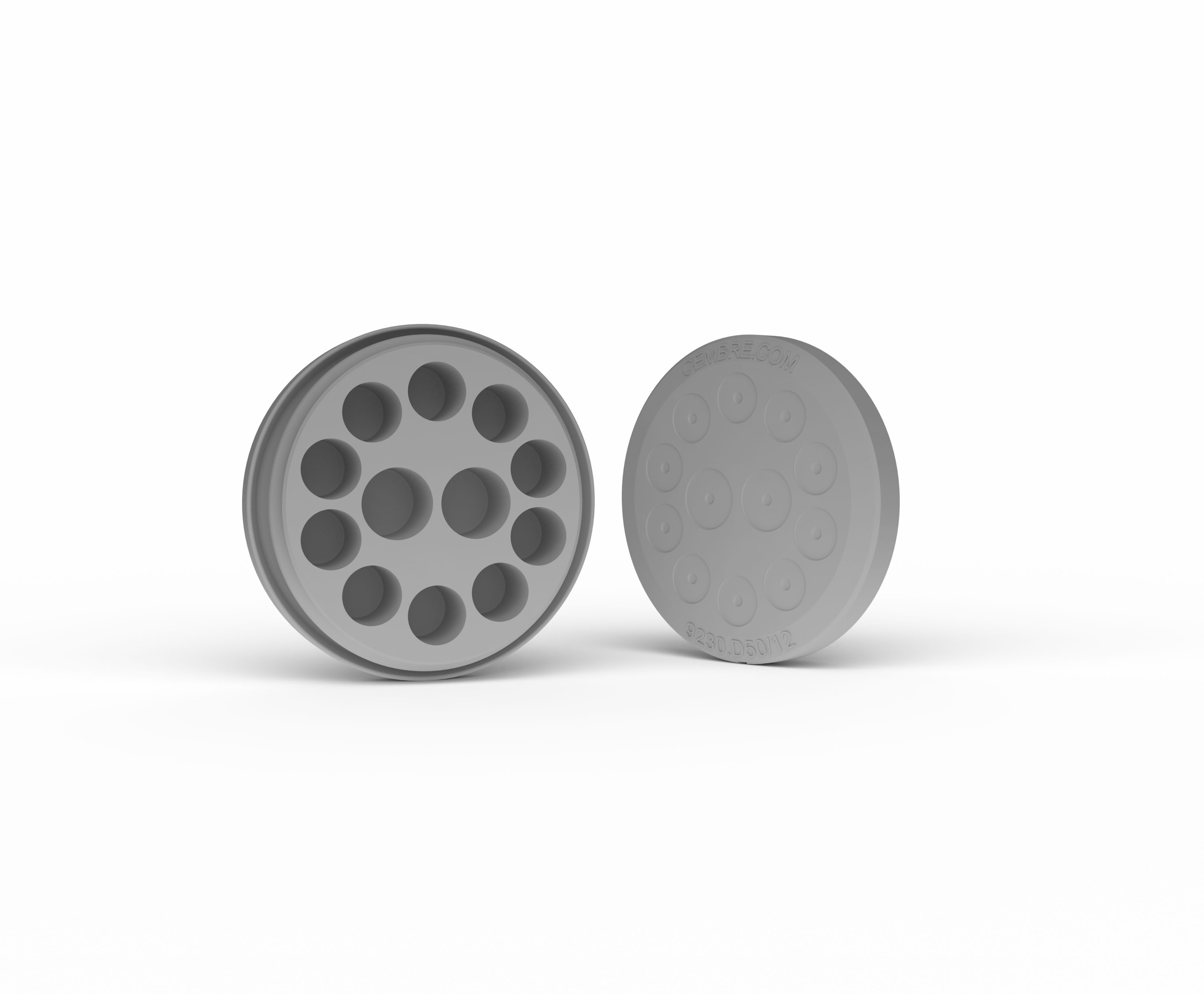

I passacavi circolari a membrana in gomma EWO 9230 consentono il passaggio ordinato e protetto di più cavi non intestati attraverso un'unica foratura circolare.
- Per fori di ingresso e di uscita circolari da 24,5 a 50,5 mm di diametro.
- Protezione IP64 e tenuta del cavo EN 62444.
- Conformità EN 45545-2.
- Membrana in TPE.
- Colore grigio RAL 7004.
- Installazione manuale ad incasso.
COME SCEGLIERE IL PASSACAVO GIUSTO
Una guida pratica per scegliere il sistema passacavo più adatto in base al tipo di cavo, alla foratura disponibile, all'ambiente di installazione e ai requisiti normativi.
Per cavi già dotati di connettore, scegli un passacavo divisibile
- 9000
- 9100
Per cavi non intestati, scegli un passacavo a membrana
- 9200
- 9210
- 9220
- 9230
Il passacavo deve essere compatibile con la foratura disponibile. La gamma EWO comprende soluzioni circolari, quadrate, rettangolari compatte e rettangolari da 10, 16 e 24 poli.
Valuta la presenza di polvere, umidità e acqua nell'ambiente di installazione. Le soluzioni EWO offrono vari livelli di protezione IP per rispondere alle diverse esigenze applicative.
- IP66: 9000, 9100, 9210
- IP65: 9200
- IP64: 9220, 9230
Il numero di cavi che possono essere installati dipende dalla dimensione del passacavo e dal diametro dei cavi da far passare. La configurazione deve essere scelta in base alle esigenze dell'applicazione, garantendo il corretto alloggiamento dei cavi e il mantenimento del grado di protezione richiesto.
Verifica che il sistema soddisfi i requisiti dell'applicazione. La gamma EWO include soluzioni con certificazioni e conformità quali
- EN 62444
- UL File E535849
- UL94 V0
- UL/NEMA
- ISO 4892-2A
- Silicone Free e Halogen Free
MODELLI 3D DEI PASSACAVI EWO SU TRACEPARTS
I passacavi CEMBRE EWO sono disponibili su TraceParts come modelli CAD 3D, pronti per l'integrazione nei progetti di quadri elettrici e impianti industriali, offrendo agli utilizzatori maggiore rapidità, precisione e coerenza progettuali.
- Modelli CAD 3D dei passacavi EWO.
- Disegni tecnici 2D per progettazione e documentazione.
- Dati tecnici aggiornati e allineati alle specifiche CEMBRE.
EWO 9007FR
Guarnizioni intumescenti antincendio
Guarnizioni intumescenti per la protezione antincendio dei sistemi passacavo, progettate per impedire la propagazione del fuoco attraverso gli attraversamenti dei cavi.
- Per passacavi EWO Serie 9000.
- Realizzate in grafite intumescente.
- Si espandono in presenza di calore e fiamme, sigillando il passaggio dei cavi.
- Contribuiscono a limitare la propagazione del fuoco.
- Disponibili anche in versione a rotolo 9007FR/ROLL.
- Conformi alla norma EN 45545-3.
PERCHÉ SCEGLIERE I PASSACAVI EWO
- Gamma completa di passacavi per cavi intestati e non intestati.
- Soluzioni per aperture quadrate, rettangolari, compatte e circolari.
- Protezione fino a IP66 e tenuta del cavo secondo EN 62444.
- Certificazioni UL File E535849, UL94 V0 ed EN 45545-2.
- Materiali Silicone Free e Halogen Free.
- Ampia gamma di gommini, guarnizioni e accessori dedicati.
- Modelli CAD 3D disponibili su TraceParts per la progettazione elettrica.
- Progettati e prodotti da CEMBRE per applicazioni industriali, ferroviarie e di automazione.

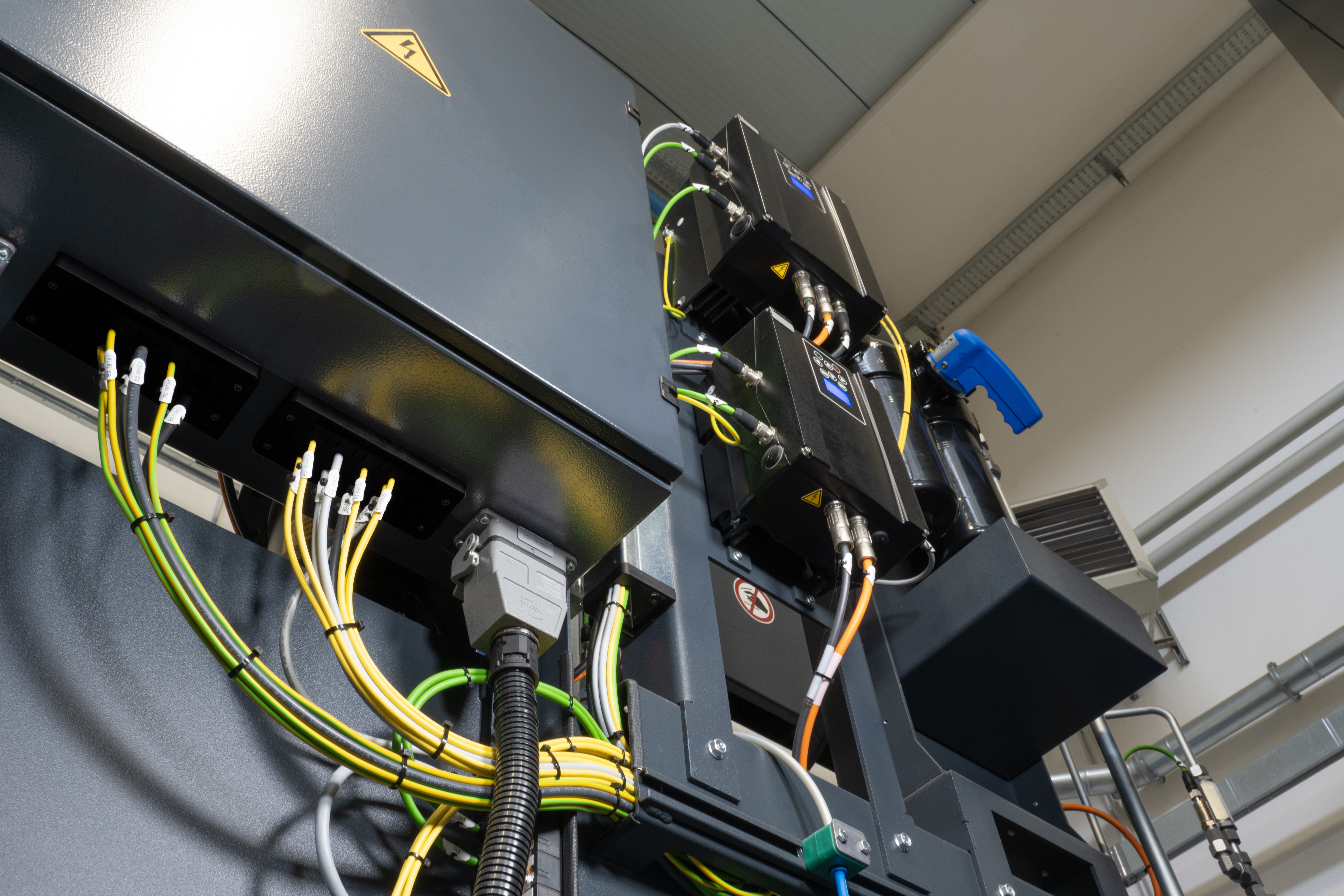

I passacavi EWO organizzano l'ingresso e l'uscita dei cavi in quadri elettrici, pannelli di controllo e armadi di automazione, contribuendo a realizzare un cablaggio ordinato e sicuro, che semplifica future operazioni di installazione, manutenzione e ricerca dei guasti.

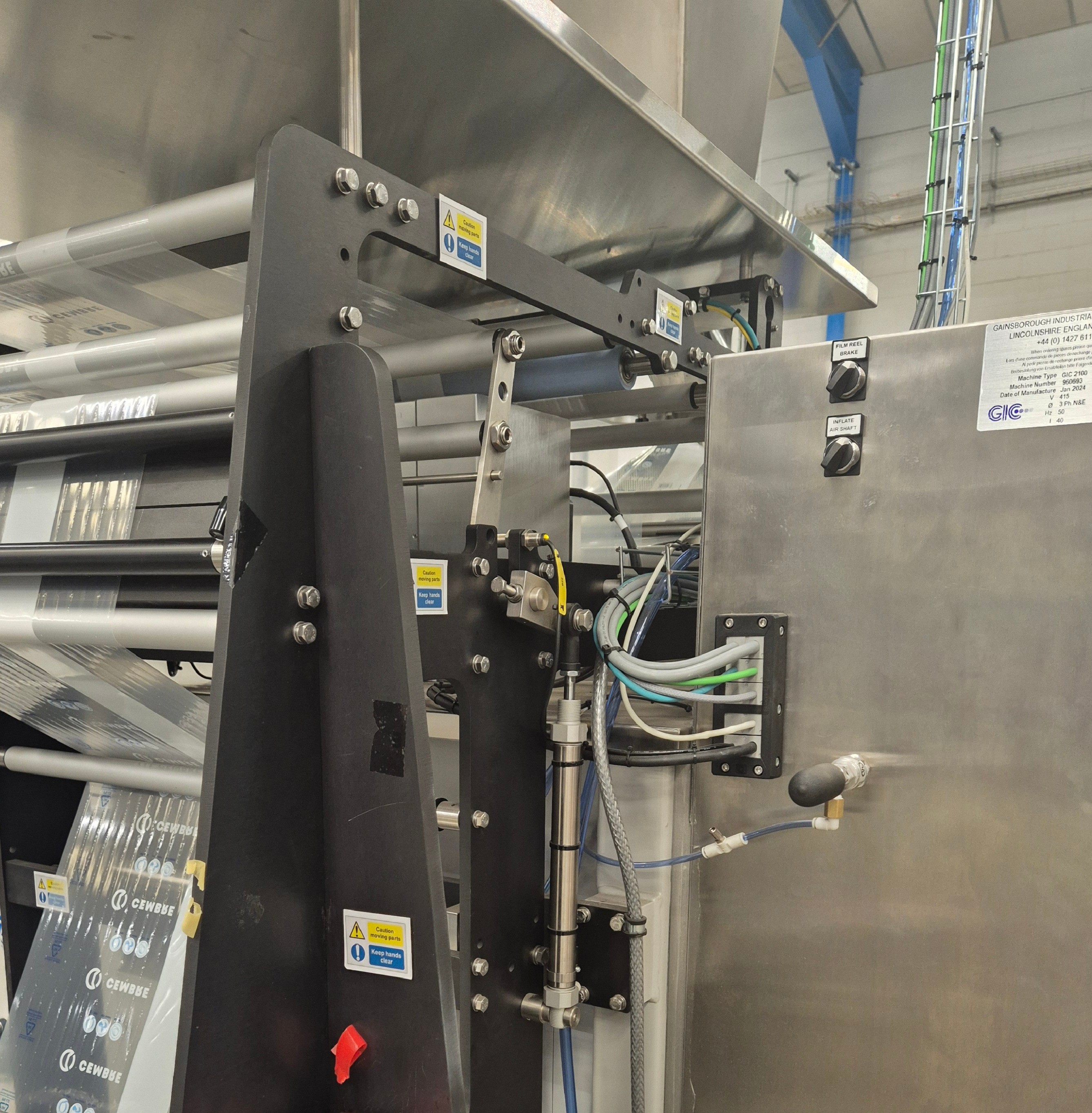

Le macchine industriali richiedono sistemi di ingresso cavi flessibili e facilmente modificabili. I passacavi proteggono i cablaggi a bordo macchina e consentono la sostituzione o l'aggiunta dei cavi senza interventi complessi sul sistema.
Nel settore ferroviario, il materiale rotabile e le infrastrutture di linea richiedono sistemi in grado di resistere a vibrazioni, sollecitazioni meccaniche e severi requisiti di sicurezza. I passacavi conformi alle norme EN 45545-2 ed EN 45545-3 supportano la gestione e la protezione dei cavi nelle applicazioni ferroviarie.
Nei data center e negli armadi di rete, i passacavi consentono il passaggio ordinato di cavi dati e cavi di alimentazione, contribuendo a mantenere il grado di protezione dell'involucro anche in presenza di elevata densità di cablaggio.
Negli impianti fotovoltaici, i passacavi proteggono i cavi in inverter, quadri di stringa e apparecchiature elettriche, contribuendo a preservare il grado di protezione richiesto dall'applicazione.
I sistemi di accumulo a batteria (BESS) richiedono una gestione affidabile dei cavi di potenza, controllo e comunicazione. I passacavi organizzano l'ingresso dei cablaggi in quadri e armadi energetici, supportando le esigenze delle moderne applicazioni di energy storage.
