SISTEMI DI CONNESSIONE PER QUADRI E PANNELLI DI CONTROLLO
MORSETTIERE SU GUIDA DIN PER QUADRI INDUSTRIALI
Morsettiere modulari, certificate e omologate UL per l'organizzazione e la distribuzione del cablaggio nei quadri elettrici
Le morsettiere CEMBRE garantiscono connessioni sicure e affidabili grazie a certificazioni UL e conformità IEC 60947-7.

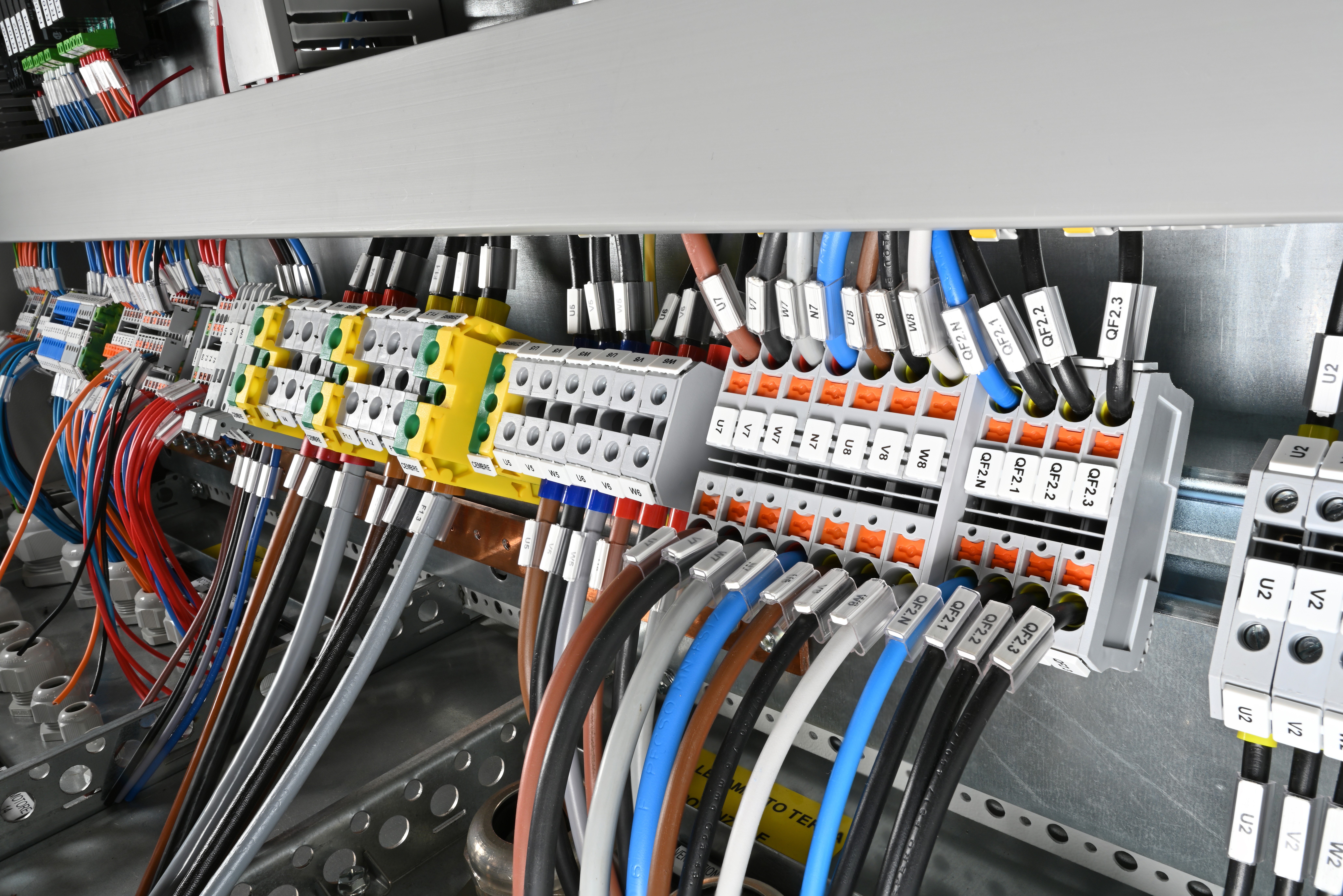

Le morsettiere su guida DIN sono componenti modulari utilizzati per collegare e organizzare i conduttori all'interno dei quadri elettrici.
La loro funzione è:
- organizzare il cablaggio e semplificare l'espansione dei collegamenti.
- collegare i conduttori in modo sicuro e compatto.
- distribuire alimentazione, segnali e messa a terra;
- supportare i requisiti delle norme IEC 60947-7 e delle certificazioni UL.
TERMINAL BLOCK
MORSETTIERE MODULARI A SERRAGGIO DIRETTO

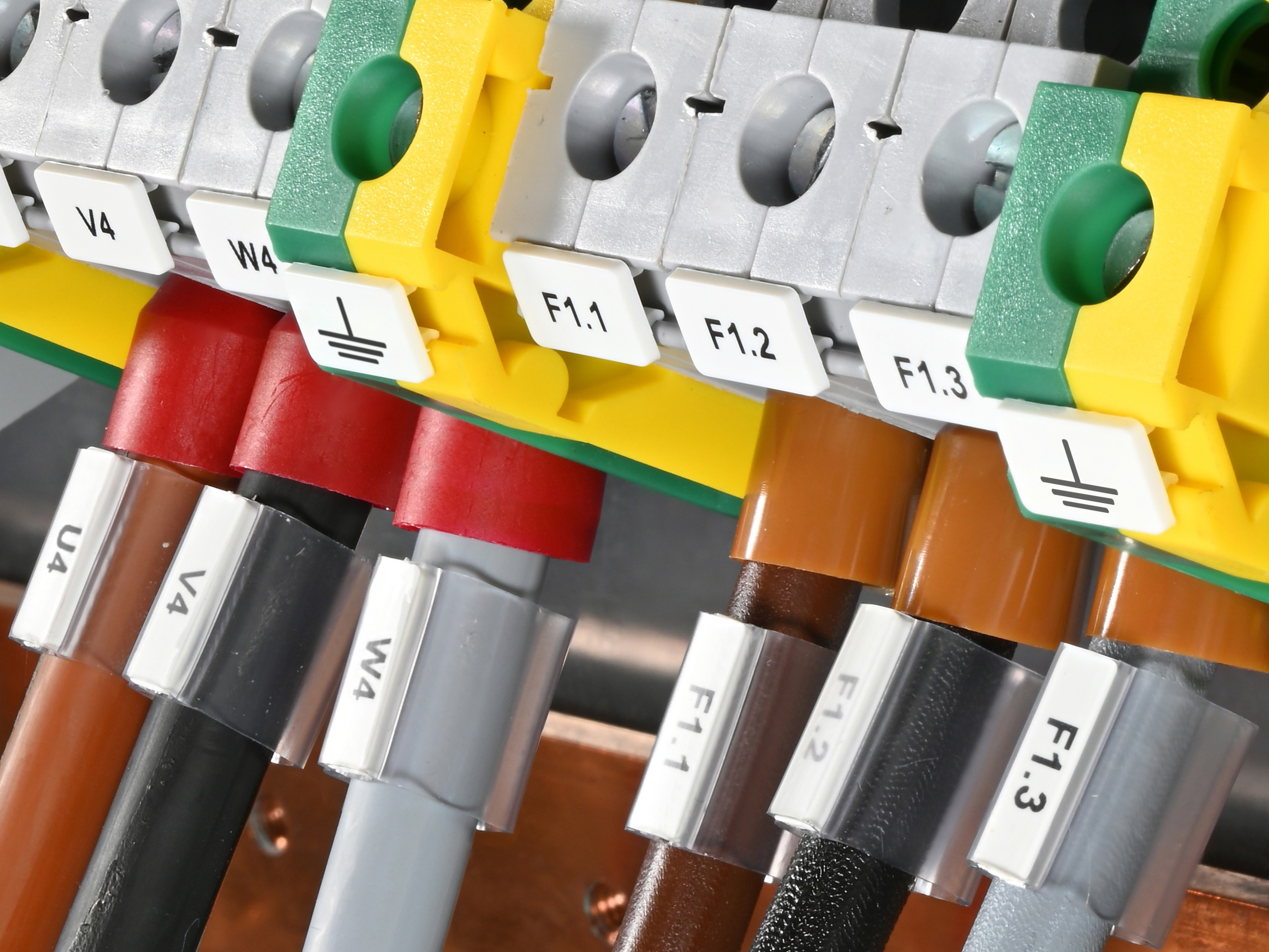

MORSETTI MODULARI TBS
SERRAGGIO DIRETTO A VITE
I morsetti componibili TBS utilizzano il tradizionale serraggio a vite per il collegamento dei conduttori nei quadri elettrici e nei sistemi di automazione industriale.
- Connessione: serraggio a vite
- Sezione nominale conduttori: 0,5-95 mm² (20-4/0 AWG)
- Materiali: corpo isolante in poliammide PA6.6 e corpo conduttore in acciaio CRCA (laminato a freddo e ricotto)
- Versioni disponibili: standard, multilivello, sezionatore, portafusibile, terra e prova/misura
- Serie TBB: serraggio a bullone per conduttori con sezione nominale 120-300 mm² (4/0-600 kcmil)
- Montaggio: guida DIN da 35 mm (1.38 in)
MORSETTI MODULARI TBP
SERRAGGIO DIRETTO PUSH-IN
I morsetti componibili TBP utilizzano la tecnologia push-in, progettata per velocizzare il cablaggio e semplificare l'inserimento dei conduttori rigidi e flessibili.
- Connessione: serraggio a push-in
- Materiali: corpo isolante in poliammide PA6.6 e corpo conduttore in acciaio inox (SS)
- Versioni disponibili: standard, multilivello, sezionatore, portafusibile, terra e prova/misura
- Montaggio: guida DIN da 35 mm (1.38 in)
DBLOCK
BLOCCHI DI DISTRIBUZIONE E RIPARTITORI DI POTENZA A SERRAGGIO DIRETTO
BLOCCHI DI DISTRIBUZIONE
I blocchi di distribuzione sono progettati per la distribuzione e la ripartizione dell'alimentazione all'interno di quadri elettrici e sistemi di automazione industriale. La gamma comprende versioni unipolari, bipolari e multipolari/tetrapolari, per adattarsi a diverse esigenze di cablaggio e distribuzione delle linee.
- Configurazioni disponibili: unipolari, bipolari e multipolari/tetrapolari
- Numero di poli: da 1 a 2, in funzione della configurazione
- Numero di uscite: da 6 a 15, a seconda del modello
- Tensione nominale: fino a 1000 V (IEC 60947-7-1) / 600 V (UL 1059) per le versioni unipolari; fino a 690 V (IEC 60947-7-1) per le versioni bipolari e multipolari
- Grado di protezione: IP20
- Materiali: corpo isolante in poliammide PA6.6 e conduttore in ottone stagnato elettroliticamente
- Montaggio: guida DIN da 35 mm (1.38 in)
MORSETTIERE ZETA
MORSETTIERE E PARTITORI A SERRAGGIO INDIRETTO
MORSETTIERE E PARTITORI A SERRAGGIO INDIRETTO
I morsettiere e partitori di distribuzione della gamma Zeta utilizzano il sistema a serraggio indiretto a vite, progettato per distribuire i conduttori in modo ordinato e sicuro all'interno dei quadri elettrici.
La gamma comprende le serie Zeta Più, Zeta Block e Zeta Mini, disponibili con diverse configurazioni di poli e vie di distribuzione.
- Connessione: serraggio indiretto a vite
- Sezione nominale conduttori: da 1 a 50 mm² (18 AWG-1/0 AWG); Zeta Mini da 2,5 a 35 mm² (14-2 AWG)
- Grado di protezione: IP20
- Materiali: corpo isolante in policarbonato trasparente e corpo conduttore in rame stagnato
- Montaggio: guida DIN da 35 mm (1.38 in)
COME SCEGLIERE LA MORSETTIERA GIUSTA
Una guida pratica per scegliere la morsettiera più adatta in base al circuito, all'ambiente di installazione e ai requisiti normativi.
- Dimensionare la morsettiera in funzione della corrente nominale.
- Verificare che la tensione nominale superi la tensione del sistema.
- Controllare che l’intervallo AWG sia compatibile sia con il conduttore sia con l’eventuale puntalino utilizzato.
Scegliere il meccanismo di serraggio in base al tipo di conduttore, all'applicazione e all'ambiente di installazione.
- Il serraggio diretto a vite offre una connessione affidabile, collaudata e di semplice manutenzione.
- Il serraggio push-in velocizza il cablaggio e risulta ideale per l'assemblaggio in serie.
- Il serraggio indiretto protegge efficacemente i conduttori flessibili, distribuisce uniformemente la pressione di contatto e garantisce una maggiore resistenza alle vibrazioni.
Verificare la presenza delle certificazioni UL Listed / cULus e della conformità IEC 60947-7-1, che attestano i valori nominali di corrente, la resistenza dielettrica e le caratteristiche di infiammabilità testate, garantendo la conformità del quadro finito in sede di ispezione.
Tenere conto dell’intervallo di temperatura di funzionamento e verificare che il grado di protezione IP sia adeguato ai livelli di umidità e polvere presenti nell’ambiente di installazione.
Il passo dei morsetti (lo spazio occupato da un morsetto sulla guida DIN) determina il numero di blocchi installabili su ciascuna guida DIN. Calcolare la lunghezza totale della guida, inclusi i fermi terminali, le piastre divisorie e la marcatura, e prevedere spazio per futuri ampliamenti e morsetti di riserva.
La gamma comprende soluzioni dedicate a differenti esigenze applicative:
- Morsetti passanti per il collegamento dei conduttori.
- Morsetti multilivello per ottimizzare lo spazio nel quadro.
- Morsetti sezionatori per circuiti di controllo e manutenzione.
- Morsetti portafusibile per la protezione dei circuiti.
- Morsetti di terra per il collegamento PE.
- Morsetti per prova e misura per attività di collaudo e diagnostica.
I blocchi terminali su guida DIN organizzano il cablaggio dei PLC, i collegamenti I/O e le terminazioni di campo all’interno degli armadi di automazione, creando un’interfaccia chiara ed etichettata tra la logica di controllo e i macchinari che rende la messa in servizio e la risoluzione dei problemi più rapide e sicure.
Negli impianti industriali, nelle sottostazioni e nei quadri MCC, le morsettiere e i blocchi di distribuzione instradano le alimentazioni di potenza e i circuiti derivati con una pressione di contatto costante, supportando elevate correnti continue senza surriscaldamento.
Gli impianti di accumulo di energia in batteria (BESS) e i quadri degli inverter solari si affidano ai morsettiere per consolidare le stringhe in corrente continua, le uscite in corrente alternata e la messa a terra.
Il materiale rotabile (veicoli ferroviari) richiedono connessioni in grado di resistere a vibrazioni costanti e cicli termici.
I blocchi di serraggio resistenti alle vibrazioni contribuiscono a soddisfare i requisiti della norma EN 50155 per l’elettronica ferroviaria.
PERCHÉ SCEGLIERE I BLOCCHI TERMINALI CEMBRE
- Certificazione UL Listed / cULus per il mercato nordamericano.
- Conforme alla norma IEC 60947-7-1.
- Materiali conformi alla direttiva RoHS.
- Ampio intervallo di temperature di esercizio.
- Compatibili con la guida DIN standard da 35 mm.
- Puntalini terminali e relativi utensili da compressione per il collegamento dei conduttori ai morsetti.
COMPLETA IL CABLAGGIO DEL TUO QUADRO CON CEMBRE
Abbina le morsettiere agli accessori di connessione e agli utensili che garantiscono che ogni terminazione sia pulita, ripetibile e identificabile.
